Planlager — betongelement

Förvaringsfack i betong

GD Planlager är förvaringsfack i betong för sand, grus, salt, massor och annat löst. Ett enda L-format element bildar en hel väggsida på 1,5 meters höjd — bygg ut med fler element precis som behovet ser ut, tillfälligt eller permanent.

Tack vare L-formen är elementet självbärande och står stadigt direkt på underlaget — ingen bakvägg behövs. Den smala väggen tar minimalt med mark och frigör yta att lagra på. Formoljan vi gjuter med är gjord på rapsolja från sörmländska fält.

Tre fack i GD Planlager fyllda med makadam, sand och täckt jord, avdelade av L-formade betongelement.

Elementen

Tre element bildar systemet: sidovägg i höger- eller vänsterutförande med rak eller sned avslutning, och gavelvägg som breddar eller binder ihop fack. Vägghöjd 1,5 m för samtliga.

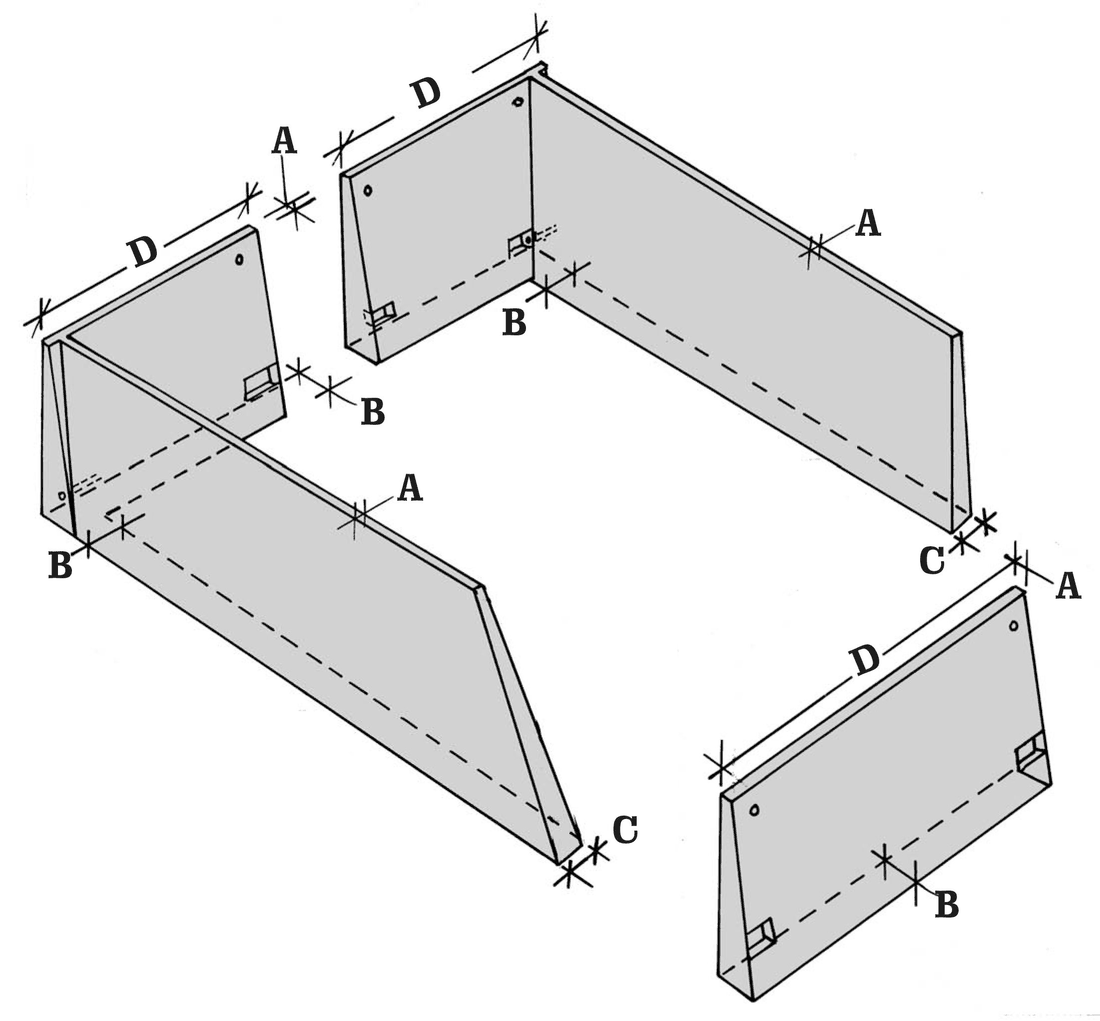

Isometrisk ritning av GD Planlager: sidovägg i höger- och vänsterutförande samt gavelvägg, med måttbeteckningar A–D.

Mått & vikter

Element	Längd	A	B	C	D	Vikt
Sidovägg rak	4,5 m	55 mm	300 mm	190 mm	1,8 m	3,5 ton
	6,0 m	55 mm	300 mm	150 mm	1,8 m	4,1 ton
	7,5 m	55 mm	300 mm	110 mm	1,8 m	4,6 ton
Sidovägg sned	4,5 m	55 mm	300 mm	190 mm	1,8 m	3,2 ton
	6,0 m	55 mm	300 mm	150 mm	1,8 m	3,9 ton
	7,5 m	55 mm	300 mm	110 mm	1,8 m	4,4 ton
Gavelvägg	—	55 mm	300 mm	—	1,5 m	1,0 ton
	—	55 mm	300 mm	—	3,0 m	2,0 ton
	—	55 mm	300 mm	—	3,6 m	2,4 ton

Var facken används

Överallt där lösa massor ska hållas på plats — sand, grus, salt, jord, kompost, gödsel, flis, pellets, spån, metall, trä och glas.

Kommuner — gata och park
Återvinningscentraler
Kyrkogårdsförvaltningar
Vägsamfälligheter
Golfbanor
Ridanläggningar och hästgårdar
Lantbruk
Entreprenad och åkeri
Grus- och bergtäkter
Plantskolor och trädgårdsanläggare
Sågverk och pelletstillverkning
Hamnar och marinor

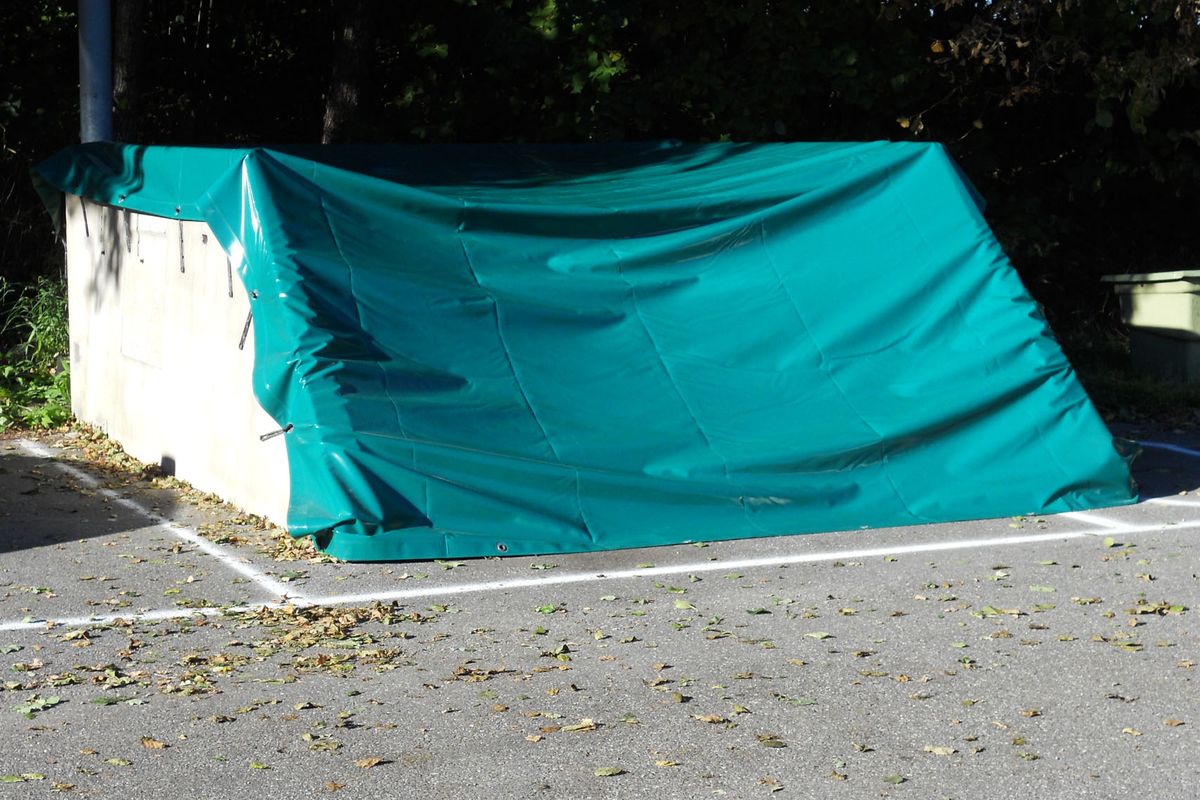

Måttanpassad presenning

Vi tar fram presenning sydd efter måtten på din anläggning — håller regn och snö borta från massorna och hindrar att lätt material blåser i väg.

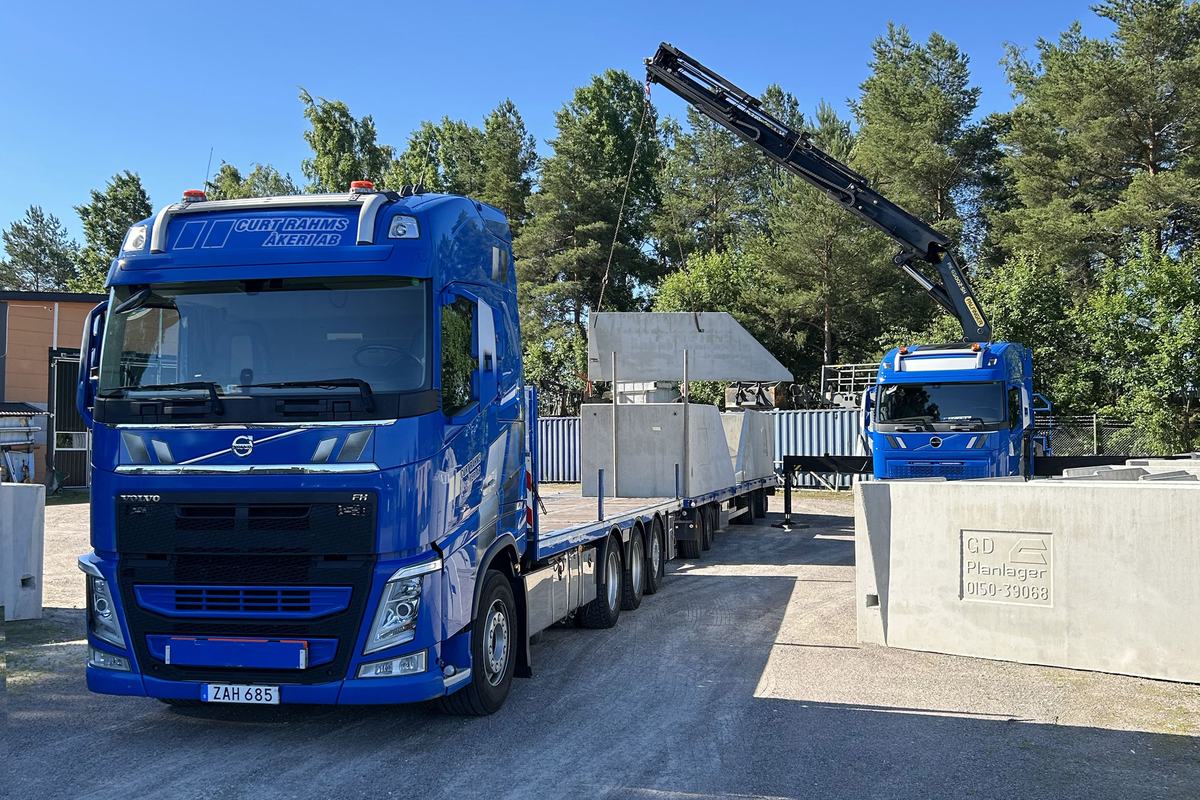

Kranbil med släp lastad med planlagerelement på gården i Katrineholm.

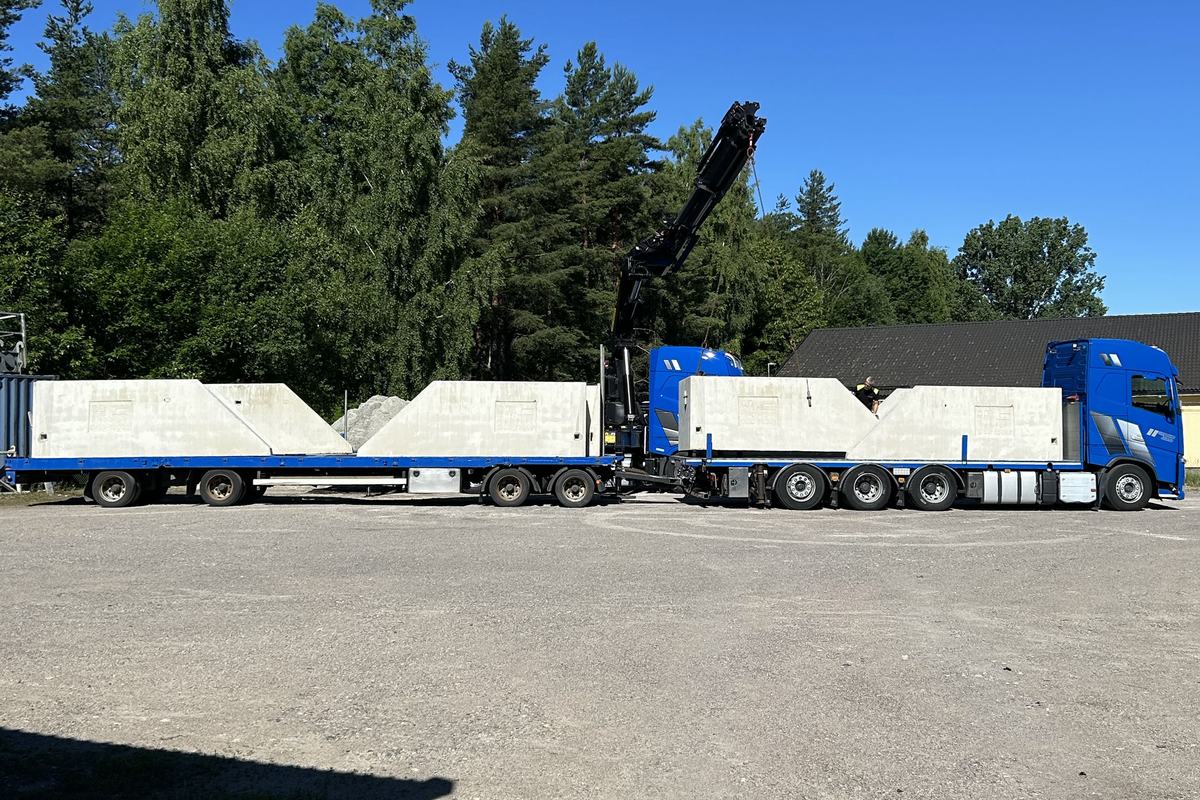

Fullastat ekipage med sidoväggar i betong på flak och släp.

Element med ingjuten GD Planlager-stämpel surrade på flaket inför transport.

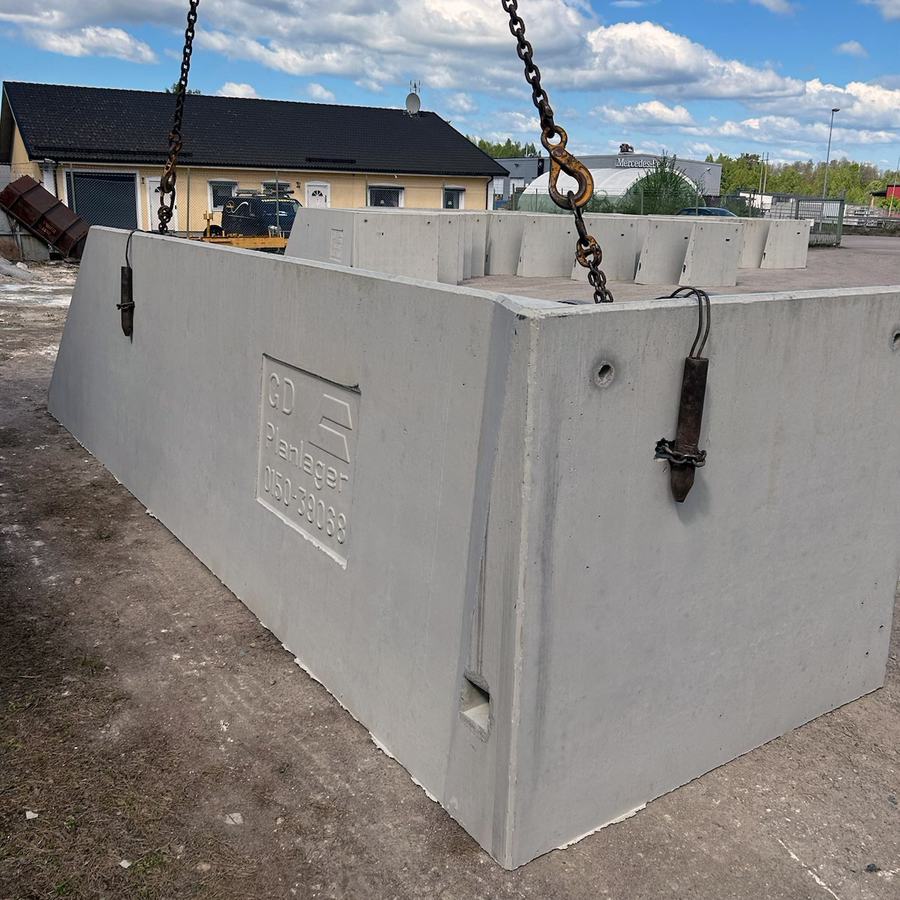

Sidovägg lyft i kättingar med den ingjutna GD Planlager-stämpeln synlig.

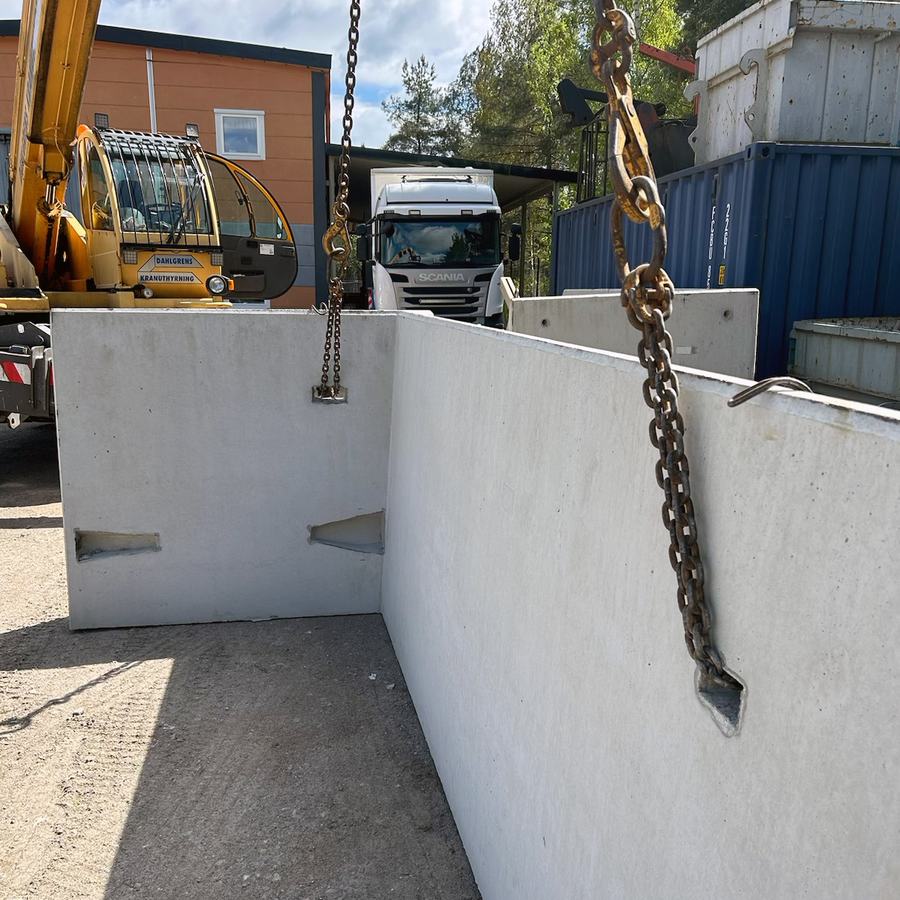

Element sänks på plats med kran vid Dahlgrens anläggning.

Hämtas eller monteras på plats

Färdiga element hämtas hos oss i Katrineholm, eller körs ut och monteras på plats med vår egen kranbil. Elementen är självbärande och kan flyttas om behovet ändras.

Planera ditt lager

Bygg ditt facksystem och få mått och materiallista direkt — skicka sedan listan till oss för offert.

Frågor? 0150-390 68 · info@dahlgrenskran.se

Öppna planeraren Rita ditt lager →

Referenser

Anläggningar i drift

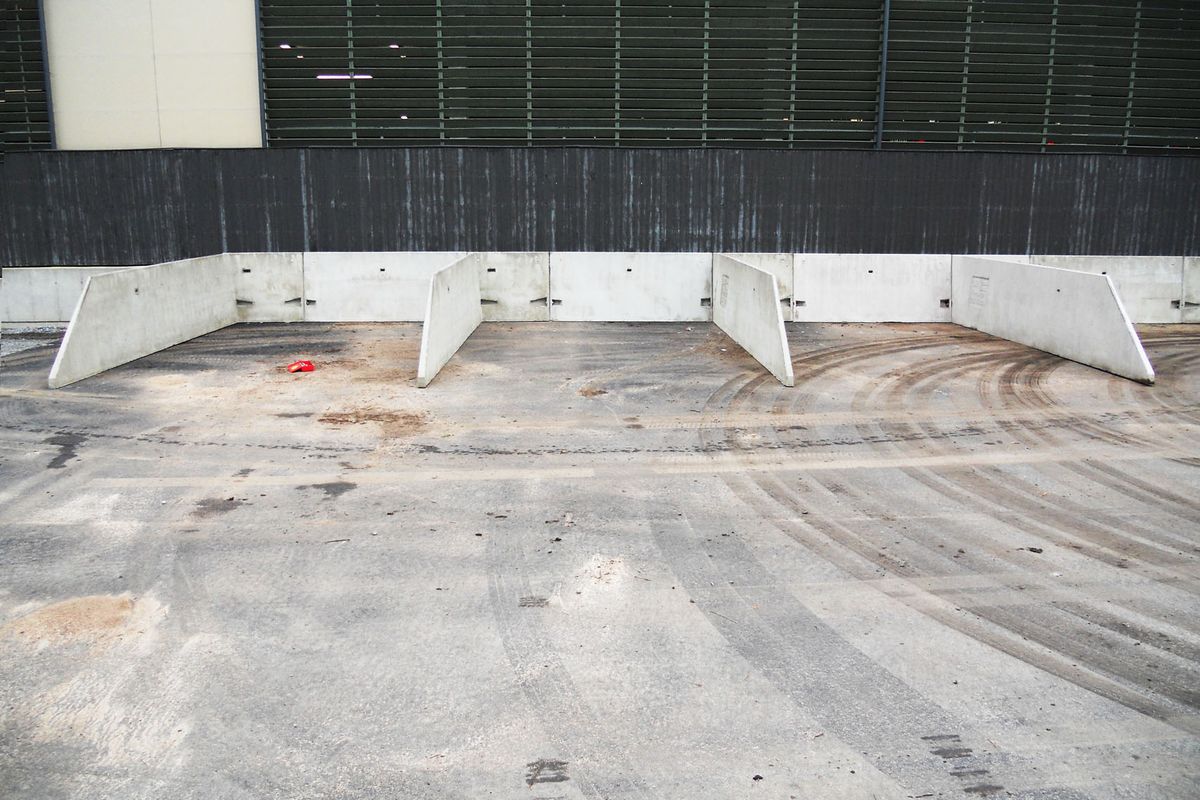

Rad av förvaringsfack i betong längs en industribyggnad.

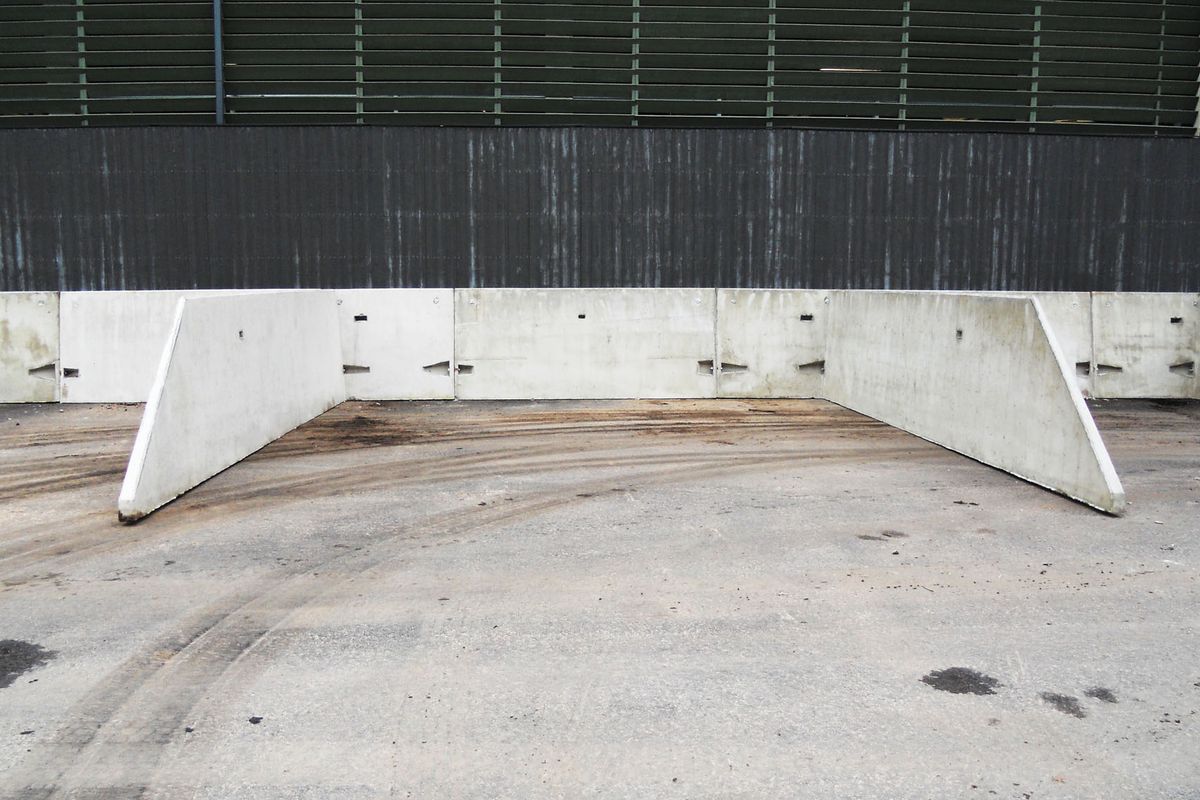

Två sidoväggar i betong som bildar ett fack mot mörk fasad.

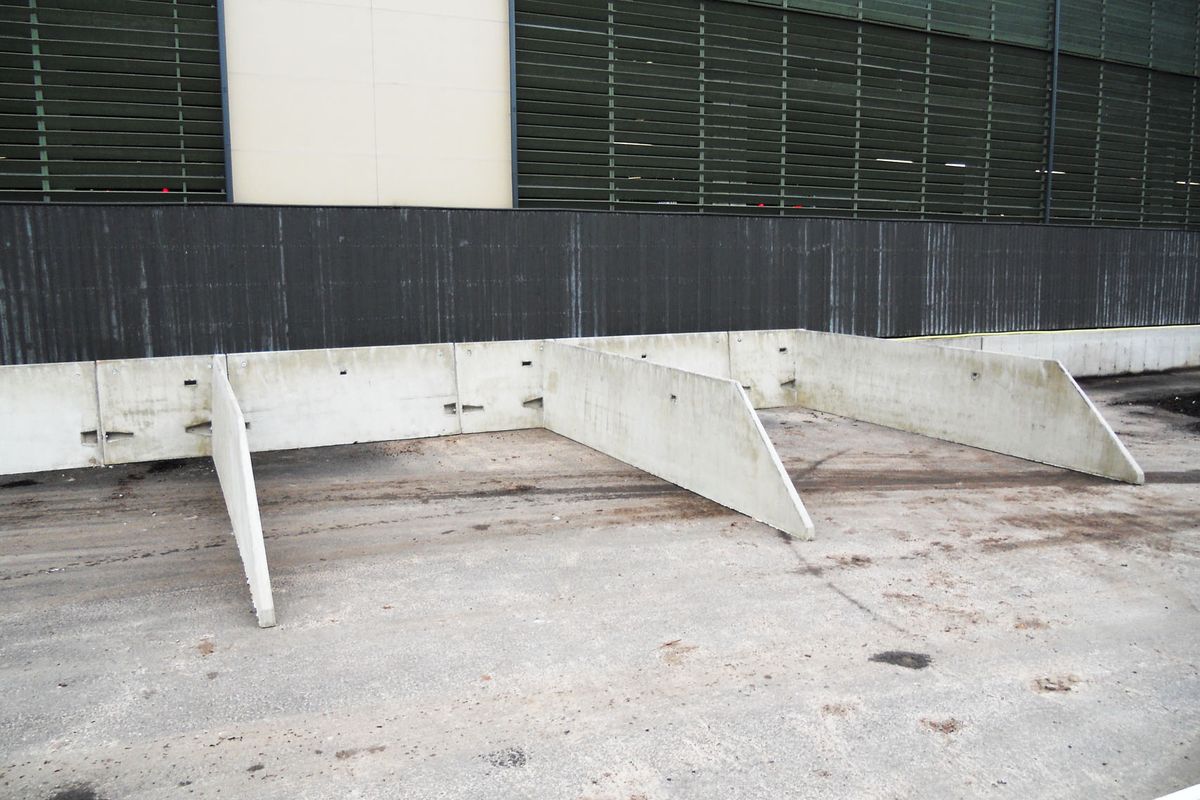

Facken sedda snett från sidan, med öppen inkörningssida.

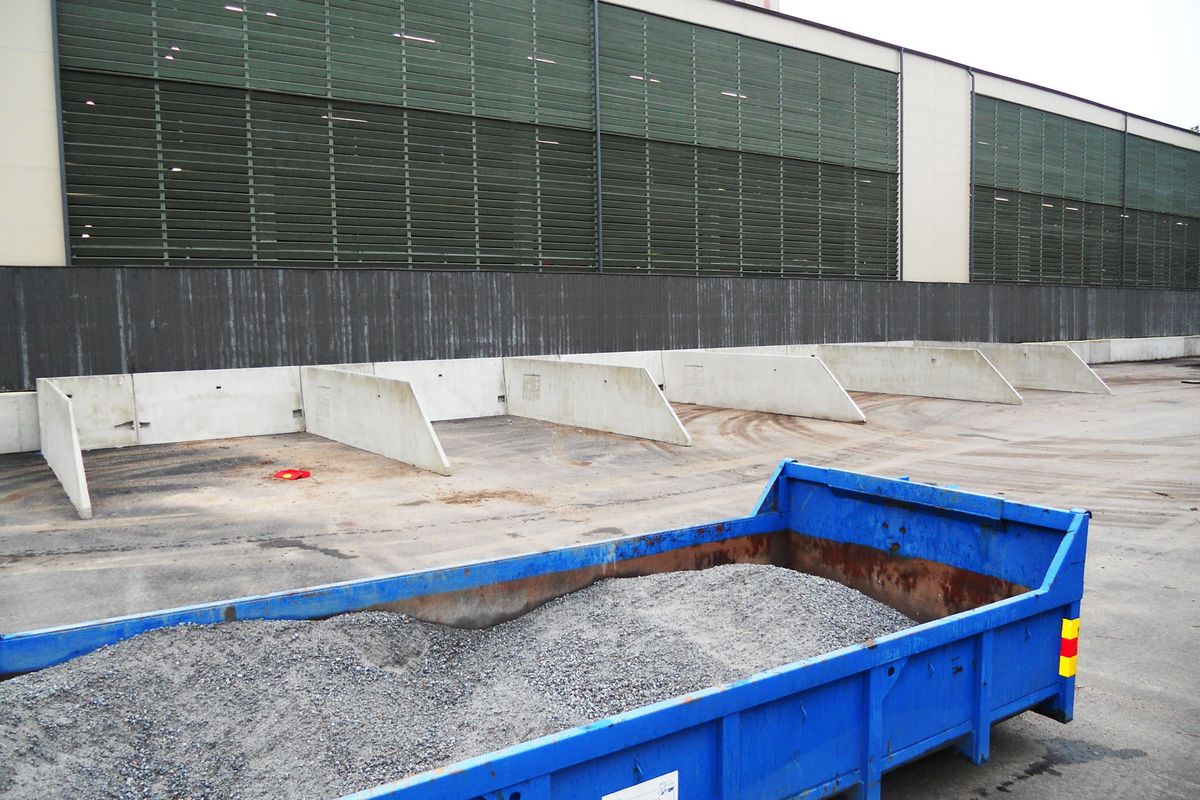

Lastväxlarflak med makadam framför raden av fack.

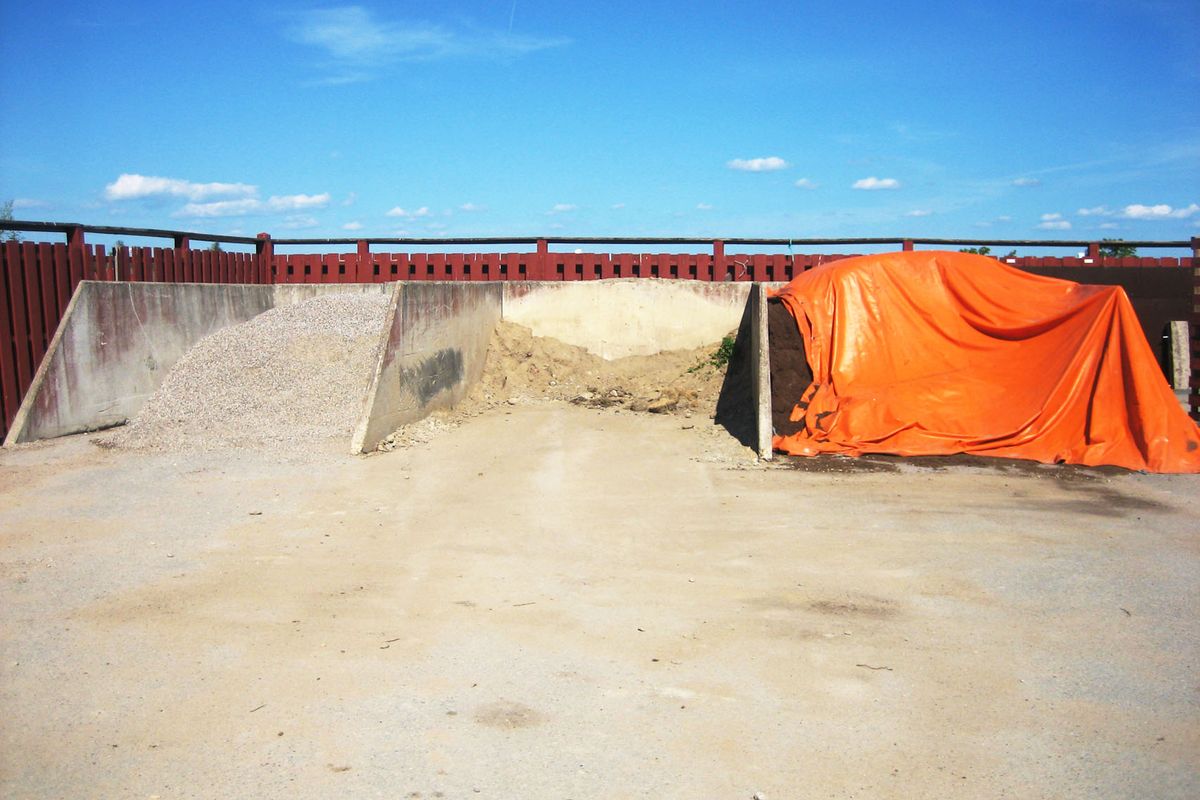

Tre fack fyllda med makadam, sand och täckt jord.

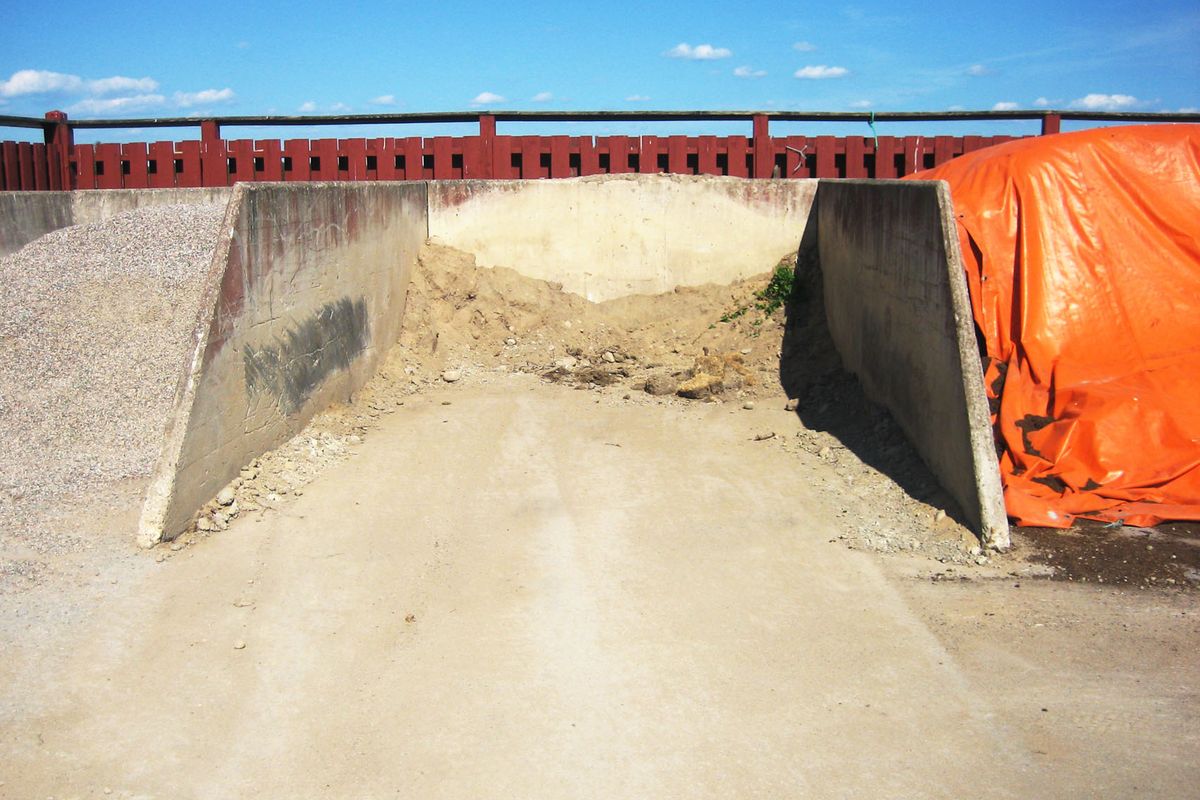

Närbild av fack med sand, L-formade sidoväggar syns tydligt.

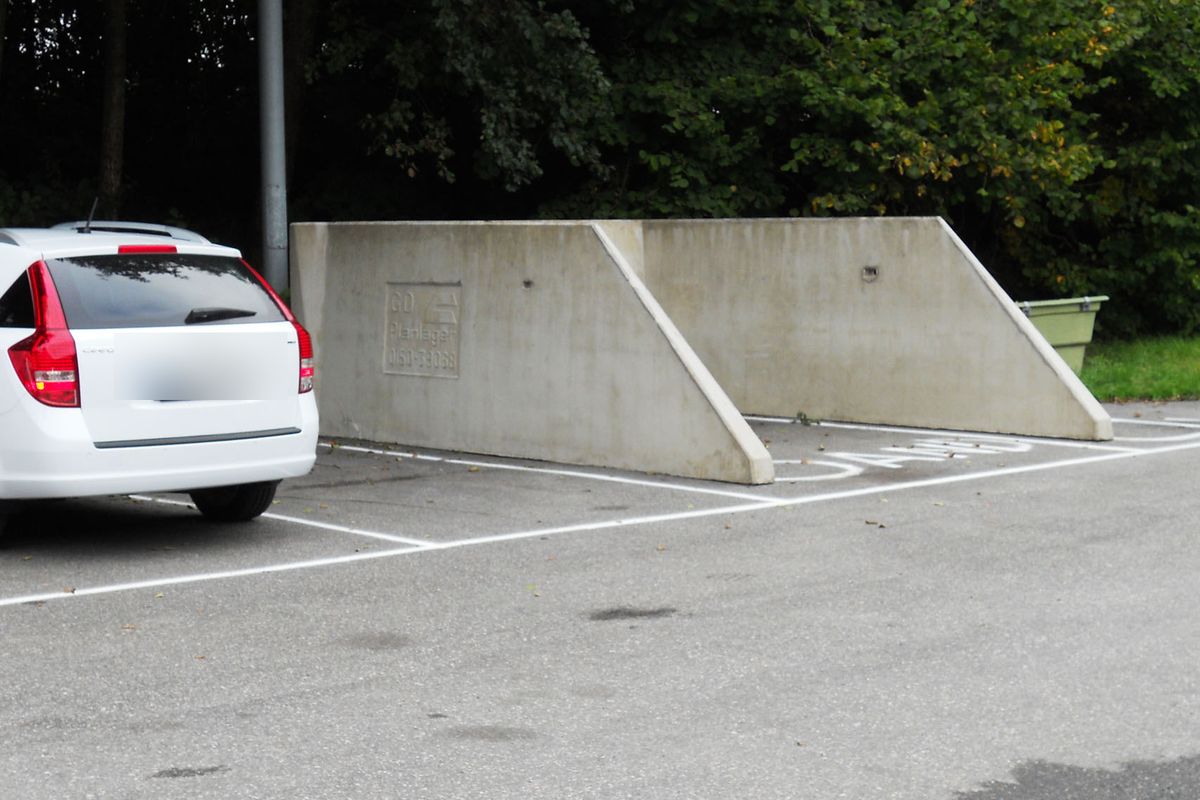

Fack på asfalterad plan intill parkering.

Fack med GD Planlager-logotyp gjuten i betongelementet.

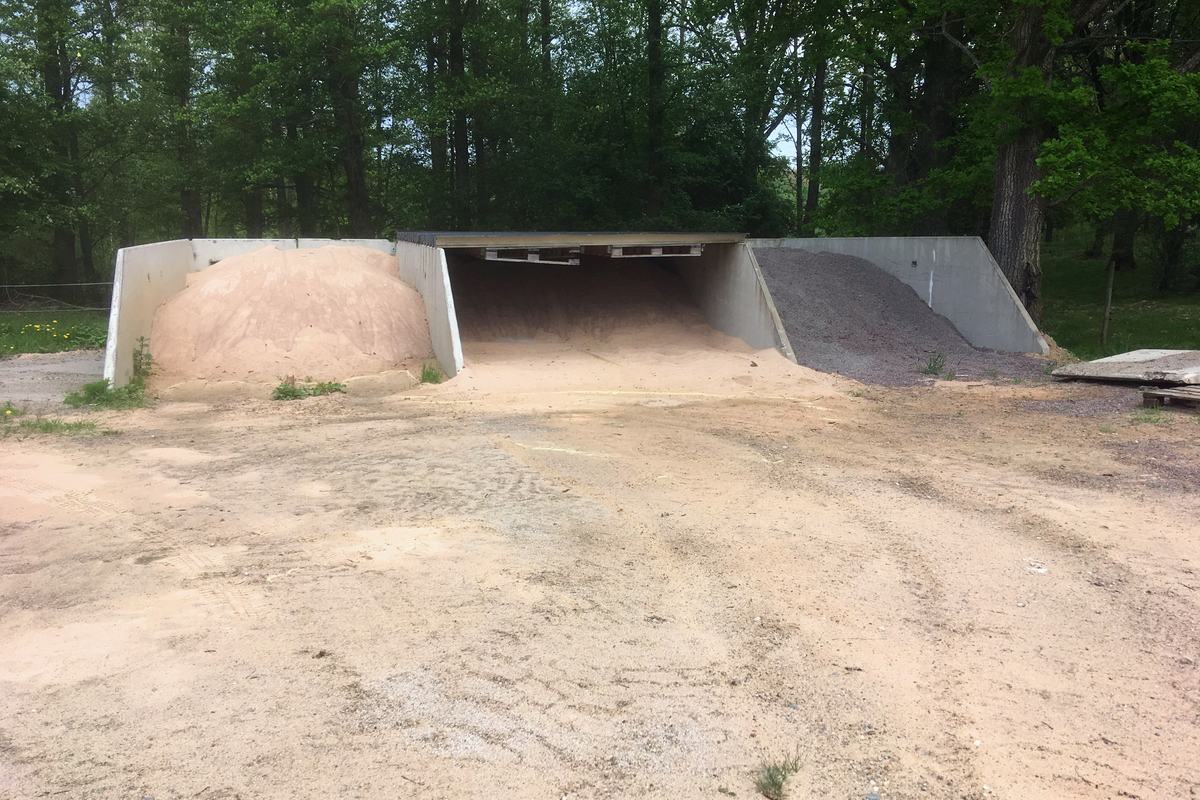

Fack med sand och grus under skärmtak, omgivet av skog.

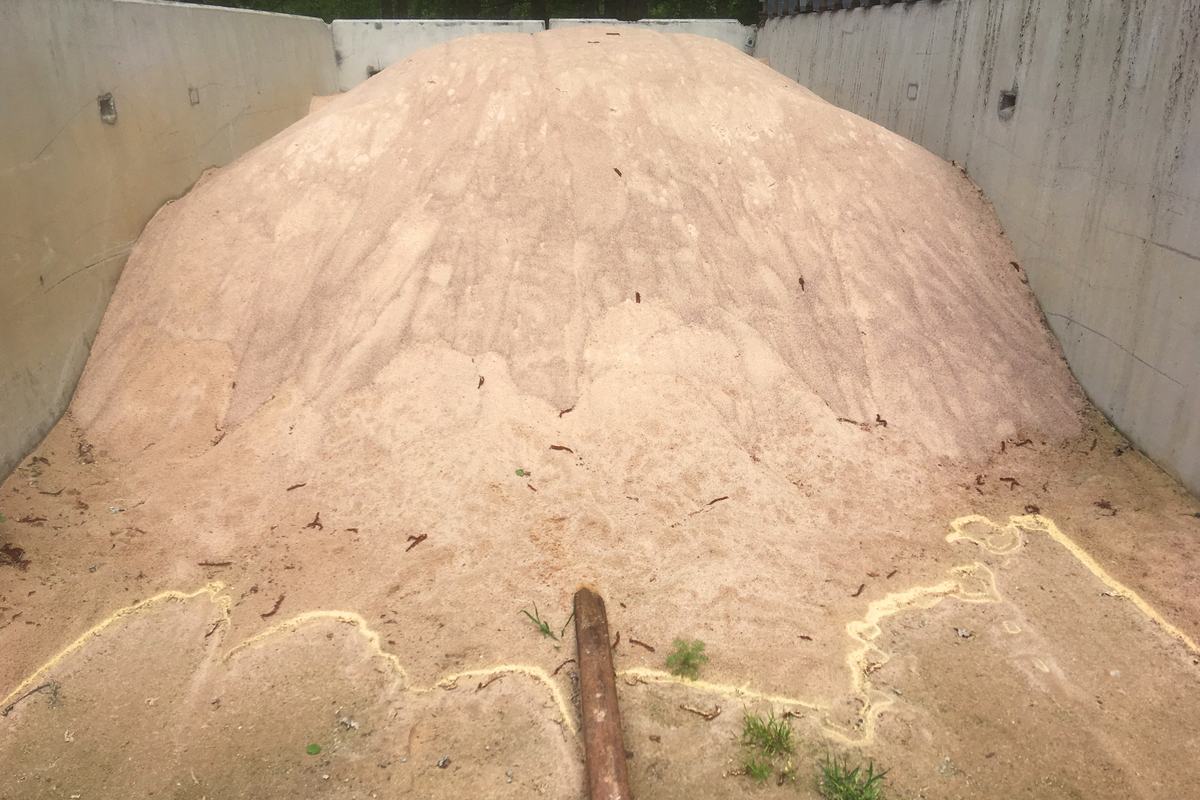

Fack fyllt med sand upp mot väggarnas överkant.
